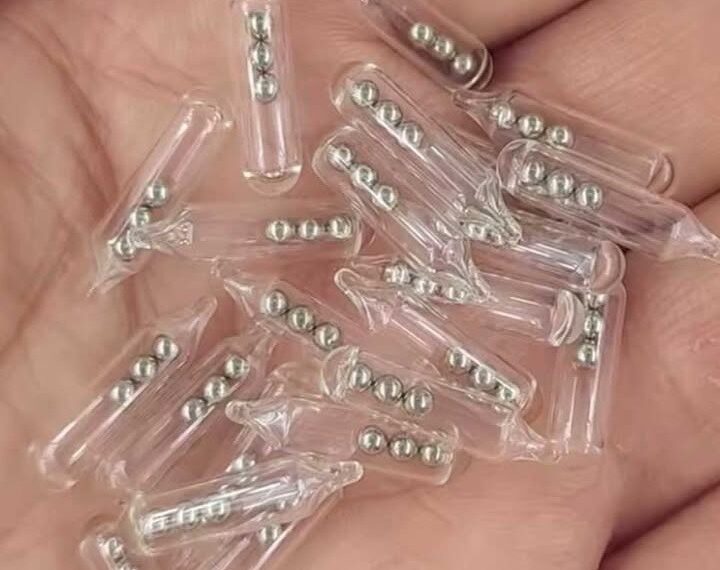

Si vous êtes déjà tombé sur un petit tube en verre contenant trois minuscules billes, vous vous êtes peut-être demandé à quoi il pouvait bien servir. À première vue, ces objets peuvent sembler être de simples curiosités ou des pièces de jouets. Cependant, pour toute personne familière avec les outils, la machinerie ou les équipements anciens, ces tubes sont en réalité des composants de précision provenant de niveaux à bulle spéciaux, souvent appelés « niveaux bullseye » ou niveaux de machiniste. Comprendre ce qu’ils sont, comment ils fonctionnent et leur contexte historique peut s’avérer particulièrement fascinant.
🔍 De quoi s’agit-il exactement ?
Ces petits tubes en verre, parfois longs seulement de quelques centimètres, contiennent trois minuscules billes d’acier, généralement scellées dans un liquide. Ils font partie d’un niveau à bulle sphérique, également appelé niveau bullseye. Contrairement aux niveaux à bulle linéaires standard, qui utilisent une seule bulle d’air dans un tube incurvé pour indiquer si une surface est horizontale dans un seul plan, les niveaux bullseye sont conçus pour mesurer l’horizontalité dans deux dimensions simultanément.
Les niveaux bullseye étaient particulièrement populaires aux XIXe et XXe siècles pour des tâches nécessitant une précision maximale, comme :
- La menuiserie fine, notamment pour le mobilier ou les boiseries
- La maçonnerie, lors de la pose de pierres ou de briques avec un alignement parfait
- L’installation et l’alignement de machines dans les ateliers et usines
- L’équipement de topographie, où de petites erreurs pouvaient compromettre toute la mesure
Ces tubes sont de véritables merveilles d’ingénierie miniature, permettant à l’utilisateur non seulement de vérifier si une surface est plane, mais aussi de mesurer exactement dans quelle direction elle penche.
🧪 Pourquoi utiliser des billes au lieu d’une bulle d’air ?
Dans la plupart des niveaux, une bulle flottante dans un liquide indique le point le plus haut du tube. Cependant, dans certains modèles anciens ou spécialisés, notamment européens ou industriels, la bulle est remplacée—ou complétée—par de petites billes en acier. Ce choix de conception présente plusieurs avantages :
- Précision dans des liquides peu visqueux : Les billes sont plus faciles à observer que la bulle dans des liquides clairs, même en lumière faible.
- Visibilité multi-angle : Contrairement à une bulle unique, plusieurs billes roulent vers le point le plus bas, offrant un repère visuel plus clair pour deux dimensions.
- Durabilité : En environnement industriel, les bulles peuvent se déformer ou se déplacer sous l’effet de la température ou des manipulations. Les billes en acier sont plus résistantes dans le temps.
- Différences historiques de fabrication : Certains fabricants européens du XXe siècle ont opté pour les billes dans les niveaux de machiniste destinés aux ateliers et usines.
Essentiellement, ces petites billes servent de repères dynamiques, se regroupant au point le plus bas du tube pour indiquer rapidement si la surface est parfaitement horizontale ou si elle nécessite un ajustement.
🏗️ Comment fonctionnent les niveaux bullseye
Un niveau bullseye traditionnel est constitué d’un tube en forme de dôme ou de boule rempli d’un liquide tel que l’alcool, l’huile minérale ou de l’eau. Le liquide sert de support, permettant aux bulles ou aux billes de se déplacer librement.
- Centrage : L’utilisateur place le niveau sur la surface à mesurer.
- Indication visuelle : Si la surface est parfaitement plane, les billes se regroupent au centre du tube. Sinon, elles roulent vers les points les plus bas, formant un repère clair.
- Alignement bidimensionnel : Comme le tube est en forme de dôme, une surface peut être horizontale dans une direction mais inclinée dans une autre. Les billes se déplacent sous l’effet de la gravité, indiquant les déviations sur tous les axes.
Cette conception est particulièrement utile pour l’installation de machines, où les tables, supports ou moteurs doivent être parfaitement horizontaux sur plusieurs axes afin de garantir un fonctionnement optimal.
🔧 Applications courantes
Bien que les niveaux bullseye soient moins courants aujourd’hui que les niveaux linéaires, ils ont plusieurs applications spécialisées :
- Tables de machiniste : L’installation de tours, fraiseuses ou perceuses nécessite des surfaces parfaitement planes dans toutes les directions pour maintenir la précision.
- Instruments de topographie : Les théodolites et niveaux anciens intègrent souvent des mini-vials bullseye pour des mesures précises sur le terrain.
- Menuiserie fine : Vérifier l’horizontalité des surfaces évite les joints mal alignés et les portes ou tiroirs qui ferment mal.
- Instruments scientifiques : Les tables d’optique, microscopes et autres équipements de laboratoire nécessitent un nivellement précis, parfois avec des miniatures bullseye.
Les collectionneurs d’outils anciens apprécient également ces tubes pour leur valeur historique et leur esthétique, témoignant de l’ingéniosité des artisans d’avant l’ère numérique.
🧐 Comment identifier un tube bullseye vintage
Pour être certain que votre tube en verre contenant trois billes est un composant de niveau bullseye, recherchez les caractéristiques suivantes :
- Matériau : Généralement du verre transparent, parfois légèrement teinté vert ou ambre selon la fabrication ancienne.
- Extrémités scellées : Les tubes sont scellés pour éviter toute fuite de liquide et pour maintenir les billes à l’intérieur.
- Liquide : Partiellement rempli d’un liquide transparent ou légèrement coloré. On peut parfois voir des bulles avec les billes.
- Billes : Trois petites billes en acier se déplacent librement à l’intérieur du tube.
- Taille : Souvent quelques centimètres de long et 0,5 à 1 cm de diamètre, conçu pour s’insérer dans un cadre de niveau ou un support de machine.
Ces caractéristiques permettent de les distinguer des tubes décoratifs, pièces de jouets ou matériel de laboratoire.
⚠️ Consignes de sécurité
Si vous manipulez des tubes en verre anciens, surtout des niveaux bullseye :
- Maniez-les avec soin : Le verre peut être fragile et le liquide peut être à base d’alcool ou contenir d’autres produits chimiques.
- Évitez de percer ou casser le tube : Le liquide peut tacher ou irriter la peau.
- Éloignez-les des enfants : Les petites billes représentent un risque d’étouffement.
- Stockage : Conservez-les à la verticale, dans un contenant rembourré pour éviter les chocs.
🧰 Idées de collection et de réutilisation
Les collectionneurs et amateurs trouvent souvent des manières créatives d’utiliser ou d’exposer ces vials :
- Exposition d’outils anciens : Encadrez les tubes dans des boîtes vitrées avec d’anciens niveaux, compas et instruments de mesure.
- Décoration de bureau : Placez-les dans un bloc acrylique ou un petit cadre comme pièce de conversation.
- Démonstrations éducatives : Montrez comment la gravité et le nivellement fonctionnent avec un mini-tube et des billes.
- Maquettes : Certains ingénieurs ou bricoleurs intègrent les vials dans des machines miniatures ou des dioramas pour démontrer des instruments de précision.
Ces tubes ne sont pas seulement fonctionnels ; ils ont également un attrait esthétique et historique.
🔬 Anecdotes et faits intéressants
- Les premiers niveaux bullseye sont apparus au XIXe siècle, parallèlement à la construction industrielle et ferroviaire.
- Certains modèles combinent deux bulles et plusieurs billes, alliant indicateurs traditionnels et mouvement des billes pour une précision maximale.
- Les liquides des vials anciens contenaient parfois des colorants pour rendre les billes plus visibles en faible luminosité.
- Les niveaux numériques modernes ont largement remplacé les bullseye dans l’industrie, mais les modèles classiques restent prisés par les menuisiers, amateurs et collectionneurs.
✅ En résumé
Les petits tubes en verre contenant trois billes ne sont pas des curiosités aléatoires ; ce sont des instruments de précision miniature conçus pour indiquer l’horizontalité des surfaces dans deux dimensions.
Points clés :
- Les billes remplacent ou complètent la bulle d’air traditionnelle pour une meilleure visibilité et précision.
- Elles fonctionnent dans des vials en forme de dôme remplies de liquide pour indiquer le point le plus bas.
- Les vials vintage sont collectionnables, éducatifs et historiquement significatifs.
- La manipulation nécessite prudence en raison du verre fragile et du liquide contenu.
Que vous ayez trouvé ces vials dans un magasin d’occasion, un grenier ou une boîte à outils héritée, ils représentent un aperçu fascinant de l’ingénierie de précision d’avant l’ère numérique. Comprendre leur utilité permet d’apprécier l’ingéniosité des outils anciens, même les plus petits.
